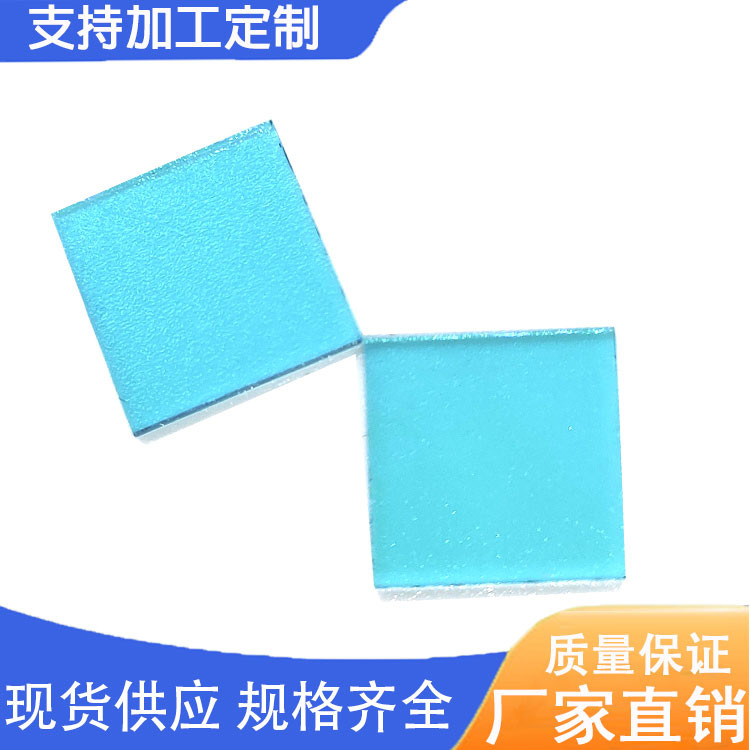

短波通滤光片广角镜头700nm

作者:handler    发布时间:2021-02-01 19:17     浏览次数 :1899


短波通滤光片

产品介绍:

短波通滤光片

为满足CCD或CMOS等传感芯片的需求,让可见光最大限度的穿透,反红外区进行截止或反射,或是让任意波段的区域透射或截止,要确保在短波区有非常好的平整度和高透性,要比长波通滤光片难度系数大。特别是在应用于紫外光源领域的让紫光尽可能透过、让可见光和近红外线反射或截止的效果并不是容易实现的产品。

应用领域;安防监控,数码成像,紫外光源、手机摄像头、激光防护、热反射照明系统、荧光油墨激光成像。



参数:

短波通滤光片

工艺方式

IAD多层介质硬膜、BBAR膜、金刚膜

波峰透过

T>85%

带外截止深度

OD2-OD4

截止过渡带

<20nm

工作波段

360-1100nm

产品材质

光学级玻璃(K9、BK7、B270、D263T、石英玻璃等)

尺寸范围

圆形、方形、可按需定制

产品厚度

0.3-5.0mm

通光孔径

镀膜覆盖面积大于95%有效面积

表面光洁度

国标三级、美军标40-20(划伤/麻点)

环境测试

MIL-STD-810F



介质薄膜的短波通滤光片与长波通有着同样的特性,当入射角增加时,这些滤光片的起始波长和截止波长会想短波偏移。一般来说,当入射角从0°变化到45°时,中心波长会向短偏移大约10%。这个特征可以应用于需要微调起始波长或者截止波长的应用。



常规波长及应用领域

应用

中心波长

截止过渡带

截止深度

透过率

紫外光源

420nm

>20nm

OD2-OD3

330-390nm@T>80%

刑侦多波段光源

500nm

>20nm

OD2-OD3

400-490nm@T>85%

激光保护眼镜

630nm

>20nm

OD2-OD3

400-620nm@T>90%

高清相机

650nm

>20nm

OD2-OD3

400-640nm@T>94%

广角镜头

700nm

>20nm

OD2-OD3

690-1100nm@T>95%

票据检测

900nm

>20nm

OD2-OD3

890-1100nm@T>90%
