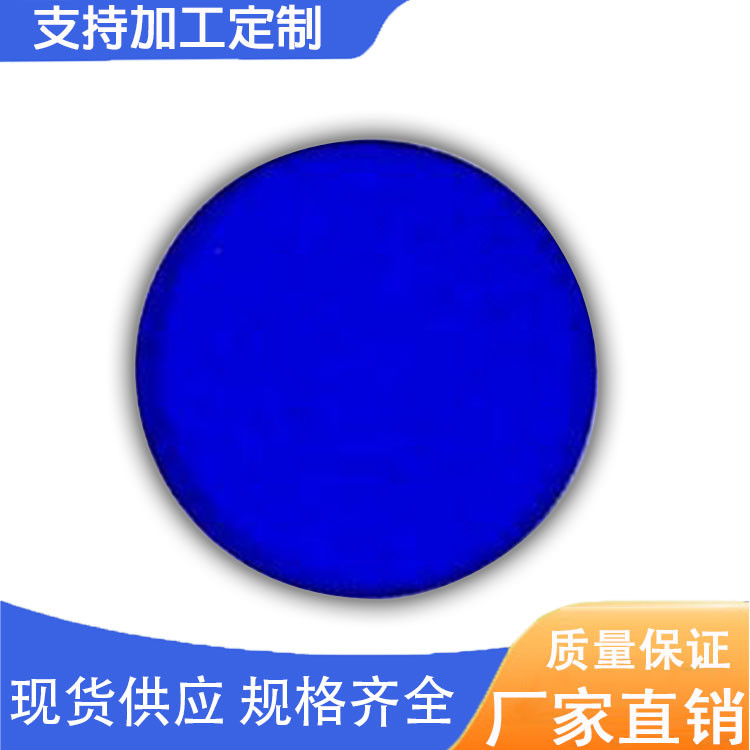

短波通滤光片
产品介绍：
短波通滤光片
为满足CCD或CMOS等传感芯片的需求，让可见光最大限度的穿透，反红外区进行截止或反射，或是让任意波段的区域透射或截止，要确保在短波区有非常好的平整度和高透性，要比长波通滤光片难度系数大。特别是在应用于紫外光源领域的让紫光尽可能透过、让可见光和近红外线反射或截止的效果并不是容易实现的产品。
应用领域;安防监控，数码成像，紫外光源、手机摄像头、激光防护、热反射照明系统、荧光油墨激光成像。
参数：
短波通滤光片 | |
工艺方式 | IAD多层介质硬膜、BBAR膜、金刚膜 |
波峰透过 | T＞85% |
带外截止深度 | OD2-OD4 |
截止过渡带 | ＜20nm |
工作波段 | 360-1100nm |
产品材质 | 光学级玻璃（K9、BK7、B270、D263T、石英玻璃等） |
尺寸范围 | 圆形、方形、可按需定制 |
产品厚度 | 0.3-5.0mm |
通光孔径 | 镀膜覆盖面积大于95%有效面积 |
表面光洁度 | 国标三级、美军标40-20（划伤/麻点） |
环境测试 | MIL-STD-810F |
介质薄膜的短波通滤光片与长波通有着同样的特性，当入射角增加时，这些滤光片的起始波长和截止波长会想短波偏移。一般来说，当入射角从0°变化到45°时，中心波长会向短偏移大约10%。这个特征可以应用于需要微调起始波长或者截止波长的应用。
常规波长及应用领域
应用 | 中心波长 | 截止过渡带 | 截止深度 | 透过率 |
紫外光源 | 420nm | ＞20nm | OD2-OD3 | 330-390nm@T＞80% |
刑侦多波段光源 | 500nm | ＞20nm | OD2-OD3 | 400-490nm@T＞85% |
激光保护眼镜 | 630nm | ＞20nm | OD2-OD3 | 400-620nm@T＞90% |
高清相机 | 650nm | ＞20nm | OD2-OD3 | 400-640nm@T＞94% |
广角镜头 | 700nm | ＞20nm | OD2-OD3 | 690-1100nm@T＞95% |
票据检测 | 900nm | ＞20nm | OD2-OD3 | 890-1100nm@T＞90% |
